在某化工企業的生產中，氨洗滌塔液位的測量是一項常規工作。但是，由于之前使用的液位計選型不當，無法適應現場較大的振動工況，測量誤差經常發生。另外，僅依靠信號輸出，不直接顯示局部液位，非常不方便，給生產操作和設備維護人員帶來很大的麻煩。不僅不利于生產的穩定，而且威脅到人員和設備的安全，給企業的安全生產帶來隱患。
為了解決上述問題，經過調研，選擇了一種具有本地電平指示和遠程傳輸功能的高壓磁性翻板液位計。經過綜合比較，最終選定了高壓磁翻板液位計。
磁懸浮液位計的結構和工作原理
1.儀器結構

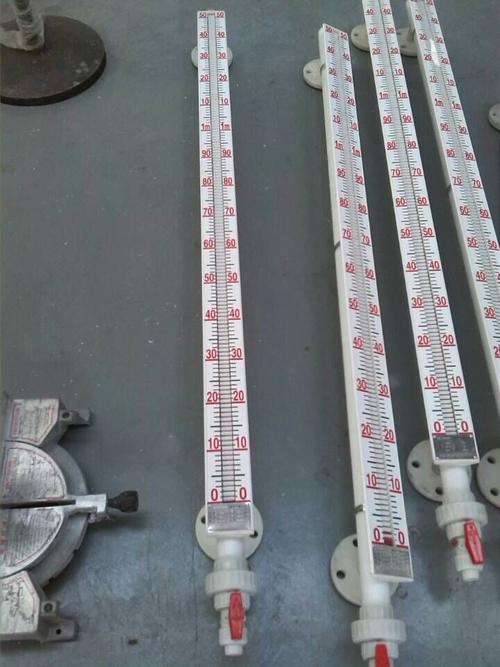

高壓磁翻板液位計結構。表體為無縫不銹鋼管，內徑50mm，壁厚10mm。儀表本體側面有兩根短管和法蘭連接設備的氣、液相法蘭。在表體的頂部設有沖洗孔，用于沖洗表體管和浮子。下部連接污水閥法蘭和污水閥，主要用于拆卸安裝浮子和表體污水。在表面體的管腔內有一個磁性浮子。
2.工作原理
高壓磁翻板液位計與被測容器連接，形成一個通信器，使被測容器表面的液位與被測容器內的液位完全一致，磁懸浮懸浮于被測容器內的液體表面。在靠近桌體的外面，有一個轉盤盒和一個磁電轉換傳感器。轉盤盒內的轉盤柱一側為紅色，另一側為綠色。柱上裝有柱狀磁鐵。當被測容器內的液位發生變化時，浮球隨著液位的升降而上下浮動。磁懸浮列車的薄壁管裝有磁環。由于磁耦合作用，同一極性相互排斥，相反極性相互吸引。紅色代表氣相，綠色代表液相。因此，翻盒中翻板的翻可以用來指示局部液位。同時，磁電傳感器通過感應磁懸浮位置的變化，輸出4 ~ 20ma直流標準信號，完成對液位的遠程顯示、記錄、報警聯鎖和自調整。
